Highcharts生成柱状图的示例代码

发布时间:2019-10-22编辑:脚本学堂
本文介绍下,使用Highcharts生成柱状图的一个例子,分享下Highcharts生成柱状图的方法,感兴趣的朋友可以参考下。

本节内容:
如何用highcharts生成柱状图

柱状图广泛应用于数据统计和分析,它是由一系列高度不等的纵向条纹表示数据分布的情况,能够直观的表示数据间的差异。
柱状图可以是纵向和横向排列,本文使用Highcharts生成一个年度财经支出统计图和一个男女比例分布图。

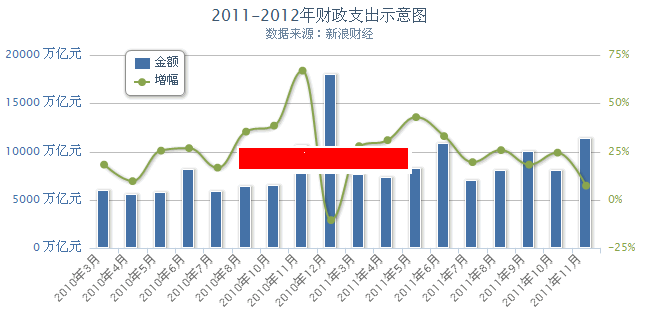

演示图:


Highcharts生成柱状图

如果您还不知道Highcharts是什么的话,请参阅本站:Highcharts教程 中的相关内容。

下面开始Highcharts生成柱状图的具体实现步骤。

1、年度财经支出统计图
通过以下配置,可以生成一个柱状图与曲线图共存、双Y轴、X轴标签旋转(标签名称太长的情况)、XY轴均可放大的、去除LOGO信息的统计图表。

具体请看代码和注释:


复制代码 代码示例:
var chart;
$(function() {
    chart = new Highcharts.Chart({
        chart: {
            renderTo: 'chart_column', //图表放置的容器,关联DIV#id
            zoomType: 'xy'   //X、Y轴均可放大
            //因为是柱状图和曲线图共存在一个图表中,所以默认图表类型不在这里设置。
        },
        title: {
            text: '2011-2012年财经支出统计图' //图表标题
        },
        subtitle: {
            text: '数据来源:新浪财经'   //图表副标题
        },
        credits: { // www.jb200.com
            enabled: false   //不显示LOGO
        },
        xAxis: [{ //X轴标签
            categories: ['2010年3月', '2010年4月', '2010年5月', '2010年6月', '2010年7月',
       '2010年8月', '2010年10月', '2010年11月', '2010年12月', '2011年3月', '2011年4月', '2011年5月',
       '2011年6月', '2011年7月', '2011年8月', '2011年9月', '2011年10月', '2011年11月'],
            labels: {
                rotation: -45,  //逆时针旋转45°,标签名称太长。
                align: 'right'  //设置右对齐
            }
        }],
        yAxis: [{ //设置Y轴-第一个(增幅)
            labels: {
                formatter: function() { //格式化标签名称
                    return this.value + '%';
                },
                style: {
                    color: '#89A54E' //设置标签颜色
                }
            },
            title: {text: ''}, //Y轴标题设为空
            opposite: true  //显示在Y轴右侧,通常为false时,左边显示Y轴,下边显示X轴

        },
        { //设置Y轴-第二个(金额)
            gridLineWidth: 0,  //设置网格宽度为0,因为第一个Y轴默认了网格宽度为1
            title: {text: ''},//Y轴标题设为空
            labels: {
                formatter: function() {//格式化标签名称
                    return this.value + ' 万亿元';
                },
                style: {
                    color: '#4572A7' //设置标签颜色
                }
            }

        }],
        tooltip: { //鼠标滑向数据区显示的提示框
            formatter: function() {  //格式化提示框信息
                var unit = {
                    '金额': '亿元',
                    '增幅': '%'
                } [this.series.name];
                return '' + this.x + ': ' + this.y + ' ' + unit;
            }
        },
        legend: { //设置图例
            layout: 'vertical', //水平排列图例
            shadow: true,  //设置阴影
        },
        series: [{  //数据列
            name: '金额',
            color: '#4572A7',
            type: 'column', //类型:纵向柱状图
            yAxis: 1, //数据列关联到Y轴,默认是0,设置为1表示关联上述第二个Y轴即金额
            data: [5923.95, 5575.55, 5786.7, 8119.15, 5810.87, 6413.69, 6488.3, 10599.64,
  17982, 7570, 7304.45, 8268, 10809.12, 6949.92, 8076.92, 10018.55, 8079.03, 11396.18] //金额数据
        },
        {
            name: '增幅',
            color: '#89A54E',
            type: 'spline', //类型:曲线图
            data: [18.3, 9.8, 25.6, 26.8, 16.6, 35.4, 38.5, 66.9, -10.4, 27.8, 31.0, 42.9,
            33.1, 19.6, 25.9, 18.3, 24.5,7.5] //增幅数据
        }]
    });
});

2、各学院毕业生男女比例分布图
前面的例子,都使用的是静态数据,本例中,通过PHP来读取mysql数据表中的数据,然后处理给Highcharts生成一个男女比例分布图。
首先,设计一张简单的表chart_student,用来存储各学院的男生女生人数。


chart_student

然后,连接mysql表,读取数据:


复制代码 代码示例:
include_once('connect.php'); //连接数据库文件
$res = mysql_query("select * from chart_student"); //查询读取chart_student
while($row = mysql_fetch_array($res)){ //循环结果集
    $college[] = $row['college'];  //获取学院名称
    $male[] = intval($row['male']);  //获取男生人数,并转换为数字整型
    $female[] = intval($row['female']); //获取女生人数,并转换为数字整型
}

本例将要通过Highcharts生成一个横向柱状图,Y轴表示学院,X轴表示各学院男女比例分布。
通过上述PHP代码获取学院名称作为Y轴标签,获取各学院男生和女生数作为X轴计算比例。
接下来配置Highcharts,请看代码和注释:


复制代码 代码示例:
var chart;
$(function() {
     chart = new Highcharts.Chart({
        chart: {
            renderTo: 'chart_bar',  //图表放置的容器,关联DIV#id
            defaultSeriesType: 'bar'  //图标类型为bar,即横向柱状条形统计图
        },
        title: {
            text: '2011届毕业生各学院男女比例分布图'  //设置图表标题
        },
        xAxis: { //设置X轴
            categories: <?php echo json_encode($college); ?>  //通过PHP将读取的学院名称以JSON格式输出
        },
        yAxis: { //设置Y轴
            min: 0,  //最小值为0
            title: {text: ''}
        },
        plotOptions: { //设置数据点
            series: { // www.jb200.com
                stacking: 'percent'  //数据点关联组合,采用百分比形式
            }
        },
        series: [{
            name: '男生',
            data: <?php echo json_encode($male);?>  //通过PHP将读取的各学院男生人数并以JSON格式输出
        },
        {
            name: '女生',
            data: <?php echo json_encode($female);?> //通过PHP将读取的各学院女生人数并以JSON格式输出
        }]
    });
});

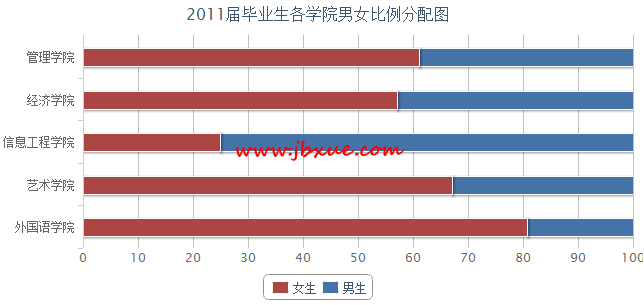

这样就生成了一张男女比例分布图,见以下的演示图例:
Highcharts柱状图
