本节内容：
用highcharts生成折线图与曲线图
折线图与曲线图可以显示随时间而变化的连续数据，因此非常适用于显示在相等时间间隔下数据的趋势。
本文使用Highcharts，生成一个城市气温变化折线图和一个随时间动态即时显示CPU走势的曲线图。
本文侧重JS配置来完成图表的设计。
如果您还不知道什么是Highcharts，请参考本站的：Highcharts教程 中介绍的相关内容。
下面开始介绍具体的实现步骤。

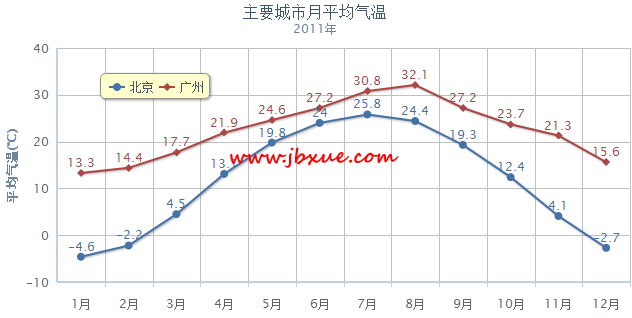

1、城市气温变化折线图
通过以下配置，可以生成一个带网格的、显示数据点具体数据的、可放大的、去除LOGO标签的折线图。
具体请看代码和注释：
复制代码 代码示例:
var chart;
$(function() {
chart = new Highcharts.Chart({
chart: {
renderTo: 'chart_line', //图表放置的容器，DIV
defaultSeriesType: 'line', //图表类型line(折线图),
zoomType: 'x' //x轴方向可以缩放
},
credits: {
enabled: false //右下角不显示LOGO
},
title: {
text: '主要城市月平均气温' //图表标题
},
subtitle: {
text: '2011年' //副标题
},
xAxis: { //x轴
categories: ['1月', '2月', '3月', '4月', '5月', '6月', '7月', '8月', '9月', '10月',
'11月', '12月'], //x轴标签名称
gridLineWidth: 1, //设置网格宽度为1
lineWidth: 2, //基线宽度
labels:{y:26} //x轴标签位置：距X轴下方26像素
},
yAxis: { //y轴
title: {text: '平均气温(°C)'}, //标题
lineWidth: 2 //基线宽度
},
plotOptions:{ //设置数据点
line:{
dataLabels:{
enabled:true //在数据点上显示对应的数据值
},
enableMouseTracking: false //取消鼠标滑向触发提示框
}
},
legend: { //图例
layout: 'horizontal', //图例显示的样式：水平（horizontal）/垂直（vertical）
backgroundColor: '#ffc', //图例背景色
align: 'left', //图例水平对齐方式
verticalAlign: 'top', //图例垂直对齐方式
x: 100, //相对X位移
y: 70, //相对Y位移
floating: true, //设置可浮动
shadow: true //设置阴影
},
exporting: {
enabled: false //设置导出按钮不可用
},
series: [{ //数据列
name: '北京',
data: [ - 4.6, -2.2, 4.5, 13.1, 19.8, 24.0, 25.8, 24.4, 19.3, 12.4, 4.1, -2.7]
},
{
name: '广州',
data: [13.3, 14.4, 17.7, 21.9, 24.6, 27.2, 30.8, 32.1, 27.2, 23.7, 21.3, 15.6]
}]
});
});
2、CPU使用记录走势图
通过相关配置，可以生成一个随着时间变化（每隔5秒更新一次）的曲线图。
复制代码 代码示例:
var chart;
$(function() {
chart = new Highcharts.Chart({
chart: {
renderTo: 'chart_spline', //图表放置的容器，DIV
defaultSeriesType: 'spline', //图表类型为曲线图
events: {
load: function() { // www.jb200.com
var series = this.series[0];
//每隔5秒钟，图表更新一次，y数据值在0-100之间的
随机数
setInterval(function() {
var x = (new Date()).getTime(), // 当前时间
y = Math.random()*100;
series.addPoint([x, y], true, true);
},
5000);
}
}
},
title: {
text: 'CPU使用记录走势图' //图表标题
},
xAxis: { //设置X轴
type: 'datetime', //X轴为日期时间类型
tickPixelInterval: 150 //X轴标签间隔
},
yAxis: { //设置Y轴
title: '',
max: 100, //Y轴最大值
min: 0 //Y轴最小值
},
tooltip: {//当鼠标悬置数据点时的提示框
formatter: function() { //格式化提示信息
return 'CPU使用率'+
Highcharts.dateFormat('%H:%M:%S', this.x) +''+
Highcharts.numberFormat(this.y, 2)+'%';
}
},
legend: {
enabled: false //设置图例不可见
},
exporting: {
enabled: false //设置导出按钮不可用
},
credits: {
text: 'Helloweba.com', //设置LOGO区文字
url: 'http://www.jb200.com' //设置LOGO链接地址
},
series: [{
data: (function() { //设置默认数据，
var data = [],
time = (new Date()).getTime(),
i;
for (i = -19; i <= 0; i++) {
data.push({
x: time + i * 5000,
y: Math.random()*100
});
}
return data;
})()
}]
});
});
注意，当X轴类型为datetime日期时间型的，需要设置时区，在开头加上以下代码：
复制代码 代码示例:
Highcharts.setOptions({
global: {
useUTC: false
}
});
