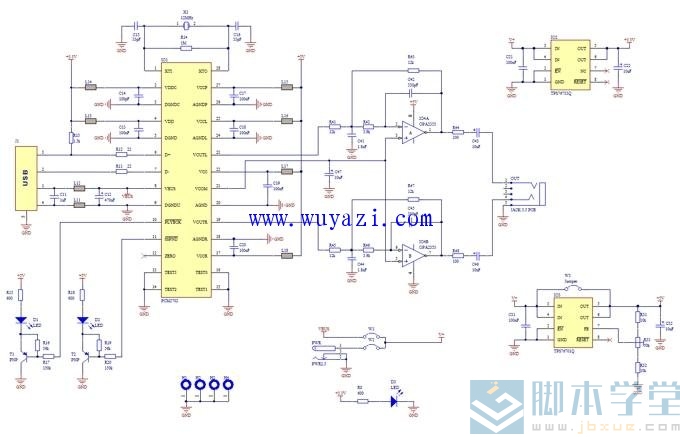

USB声卡电路图，核心是16位立体声数字至模拟转换器PCM2702的USB接口。
PCM2702只需要一些额外的部分工作。原理图并不复杂。
声卡供电可以直接从USB端口取电或外部电源。
PCM2702需要两个电源为3.3V（从3V至3.6V）和5V（4.5V至5.5V）。
我用固定为3.3V（IO2）和可调输出电压为5V LDO的TPS76701Q（IO3）输出电压LDO TPS76733Q。两个LDO由TI生产，我用这个，因为在我的抽屉里。
任何类似的稳压器都可以使用。
输出电压的IO3应设置为一点比输入电压低，使LDO的稳定性好，在我的情况下输出电压设置为4.8V之间。
输出电压可调。在低电压的情况下，IO3可以通过跳线短W3号。
如下：
