有限双极性控制逻辑生成电路图
这种有限双极性控制的ZVZCSPWM全桥变换器，已应用到一种3kW（48V/50A）通信电源模块的设计当中。
具体参数：
1、输入220V/15A;输出56.4V（最大）/53A（最大）；
2、开关工作频率60kHz;功率管为IRG4PC50W（高速型IGBT）；
3、变压器原副方匝数比为24/4;输出滤波电感40μH;输出滤波电容5000μF。
由于没有专用的芯片，因此采用UC3825+CD4042合成所需要的逻辑。
原理图如下：

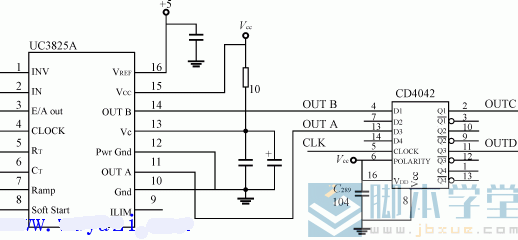

图 有限双极性控制逻辑生成电路实例
UC3825A是一种峰值电流型控制芯片，在控制环路中加入电流环后，电源具有响应速度快，保护迅速，源效应和负载效应好等优点。
模块整机功率因数为0.99,效率90%,重约10kg.该产品已成功运行于某移动通信基站现场。
