ARM光学指纹识别系统模块电路图(一体化光学指纹识别模块)

发布时间:2019-10-29编辑:脚本学堂
分享一个ARM光学指纹识别系统模块电路图,模块设计采用光学暗背景成像原理,加入特有活体检测芯片,整个系统设计构成了一体化光学指纹识别模块。

ARM光学指纹识别系统模块电路图

如图:

ARM光学指纹识别系统模块电路图

本系统采用光学指纹传感器与ARM Cortex M3 内核意法半导体公司的32 位高性能单片机STM32F205RE 组成功能主体,采用Sobel 边缘检测算子、Gabor 滤波、图像二值化等图像采集与处理算法对指纹图像进行识别,构建了小体积的嵌入式指纹识别模块,具有积木式嵌入、微功耗、程序接口简单易用、便于二次开发、识别准确度高、高性价比等特点。

1、系统硬件电路设计

整个系统设计构成了一体化光学指纹识别模块。

模块设计采用光学暗背景成像原理,加入特有活体检测芯片,在解决干手指效应的同时解决残留指纹误识别、橡胶假指纹等问题。

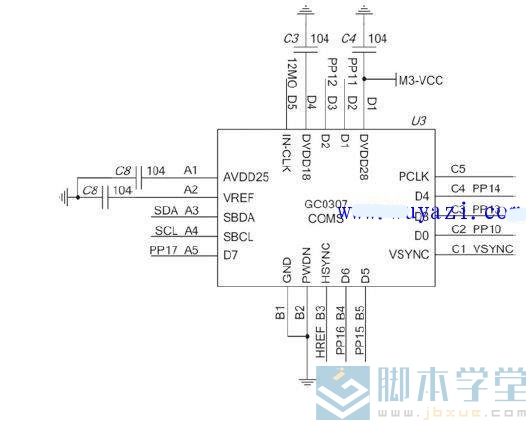

上图所示为光学GC0307 CMOS 图像采集芯片应用电路原理图。

该款CMOS 图像采集芯片是高精度、低功耗、微体积的高性能相机的内置式组件,它把实现优质VGA 影像的CMOS 影像传感器与高度集成的影像处理器、嵌入式电源和高质量的透镜组结合在一起,输出JPEG 图像或图像视频流,支持8/10 位数字传输JPEG 图像和YCbCr 接口,提供了完整的影像解决方案。

CMOS 图像采集芯功能输出串行数据引脚、时钟信号引脚、复位引脚、串行总线引脚等都接入到STM32F205RE的GPIO口,通过GPIO 口模拟时序读取CMOS 芯片采集到的图像信息。

由于STM32F205RE 的GPIO 口工作频率可达120 MHz,因而可以非常准确高效地模拟时序,实测640×480 的原始图像能以10 帧/s 的速度采集到主处理器STM32F205RE 中进行图像处理。
