卫生间照明灯电路图_换气扇自动控制电路图
设计了一种能自动控制换气扇和照明灯的电子装置，这样不给上卫生间的人增添任何麻烦，又能自动换气和开、关灯，节能而方便。
一、卫生间照明灯电路图_换气扇自动控制电路图的工作原理

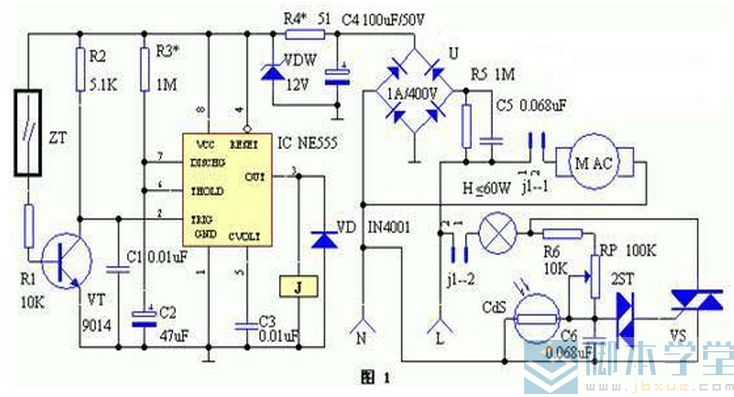

该装置电路工作原理见图1。它是由磁开关电路、单稳态延时电路、照明灯控制电路、换气扇控制电路和电源电路等组成。当卫生间门关上时，永久磁铁ZT与常闭型干簧管AG靠得很近，由于ZT的磁力作用，导致AG内丙触片断开，三极管VT无偏流而截止，此时时基集成电路IC1的②脚呈高电平，故IC1处于复位状态，IC1的③脚输出低电平，继电器J无电流不吸合，换气扇和照明灯均处于断电状态。
一旦有人进入卫生间，在进门的瞬间必然导致ZT与AG的距离增大，而使得ZT的磁力线不能作用于AG上，故AG内两触片复位接触，此时三极管得到偏流而导通。VT导通后使IC1的②脚变为低电平（仅为VT的饱和压降值），IC触发置位，此时IC1的③脚由原来的低电平跳变为高电平，继电器J励磁吸合。J吸合后，其常开触点J1－1闭合，换气扇M通电工作，开始排气。
与此同时，J的另一组常开触点J1－2也闭合，照明灯H通电点亮，其高度可由RP调节。如果是白天，由于有较强的光线照射在光敏电阻CdS上，从而使CdS的内阻很小，移相电容器C6两端的电压不足以使触发二极管2ST导通，故VS无触发电流而阻断，照明灯H不会点亮。夜晚由于没有阳光照射在CdS上，因而CdS的内阻变得很大，相当于开路，此时2ST导通，VS导通，照明灯H点亮。
开门进入卫生间后，尽管门又关上，此时由于IC1的单稳态作用，电路仍处于换气及照明（夜晚）状态，开门走时，导致ZT远离AG，之后再次关门，导致ZT又靠近AG，延时一段时间，灯和换气扇均会自动停止工作。
为了确保门平时处于关闭状态，有必要在门外安置一根拉簧或换用带扭簧的活页，这样出门后门自动闭合，确保ZT和AG靠拢。
该装置由电容器C5降压限流，全桥U整流后由C4滤波，VDW稳压后供给电路直流电源。
