电水壶电路图:电水壶自动断电控制器电路图

发布时间:2020-09-12编辑:脚本学堂
一款电水壶自动断电控制器的电路图,重点介绍这款电路图的工作原理,以及该款电水壶自动断电控制器电路图的元件组成等,供大家学习参考。

电水壶自动断电控制器电路图


电水壶自动断电控制器电路图

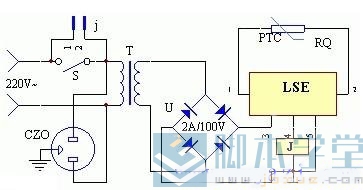

该装置的电路工作原理见图。

先在电水壶上用环氧树脂沾牢一只片状正温度系数的 开关型热敏电阻RQ.将RQ的两端接到LSE的①、②脚,将水壶插入电源插座CZO中,揿下电源开关S,此时由于电水壶中的水温较低,RQ的阻值较小 (继电器J立即吸合,常开触点j闭合,电水壶通电工作。松开手后,继电器J触点自保。

一旦水沸腾 (100℃),RQ的阻值阶跃上升,远大于50K,相当于LSE的①、②脚回路断开,故LSE的④脚输出低电平,J释放,其触点j断开,彻底切断了电水壶的电源,使主人烧水后外出无后顾之忧。

其中RQ应选用正温度系数的开关型热敏电阻,其居里点为100℃。
