玩具车遥控器电路图(遥控发射与接收电路)

发布时间:2020-07-09编辑:脚本学堂
分享一款玩具遥控器的电路图,包括遥控器发射电路与遥控接收电路,该电路包括一个红外发射器-接收器对,利用红外线光束传输切换玩具车 “开”或“关”。

玩具车的遥控器电路图

该电路包括一个红外发射器-接收器对,利用红外线光束传输切换玩具车 “开”或“关”,这将是唯一的接通和关断,你可以修改这个电路中,使玩具车转左或转右。

要操作的玩具车,你必须在你的手按住发射器,试图保持它指出,在接收器装在里面的玩具车,只需简单地按一个开关发射器上的分配。

发射器采用9V DC电源,而接收方将要求只有6V直流电源。

1、遥控器发射电路

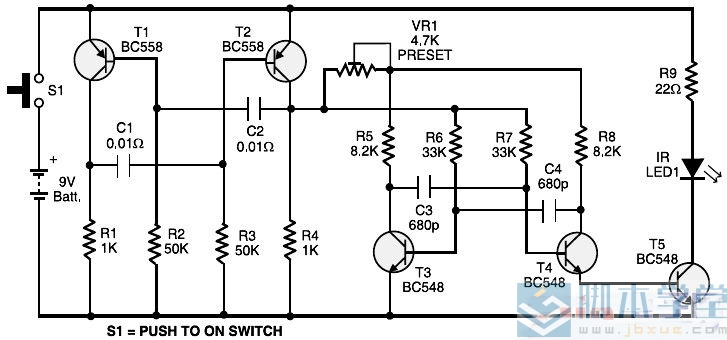

玩具汽车遥控器控制电路1


该电路的发送器电路被构造围绕两个BC558晶体管(T1和T2),3 BC548晶体管(T3,T4和T5),红外光谱,LED1和几个分立元件。
在发射电路中,你会发现两个非稳态多谐振荡器。

首先,设计的晶体管T1和T2,产生的频率的约1.2千赫。
第二,设计的晶体管T3和T4,产生约38千赫。IR LED1被用来发送在38kHz的频率。

2、遥控接收电路

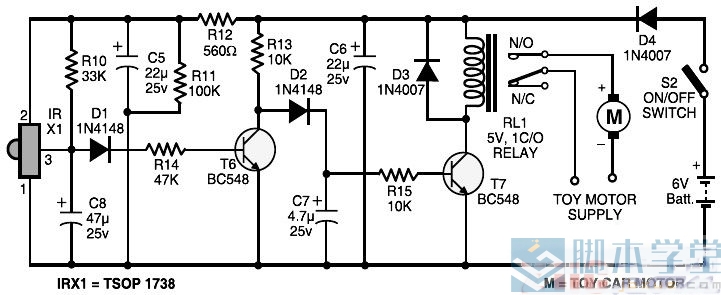

玩具汽车遥控器控制电路2


Receiber电路构造IR接收器模块TSOP1738,两个BC548晶体管(T6和T7)和几个分立元件的周围。
在接收器电路,TSOP1738接收的IR信号发送通过IR LED1发射机电路。TSOP1738的输出通过二极管D1供给到晶体管T6。放大的信号被进一步提供到继电器驱动晶体管T7。
继电器RL1吸合来控制玩具车。

接收电路的工作:
首先,在没有红外光束传感器TSOP1738下降,保持继电器通电和不动的玩具车。
当开关S1被按下时,将红外线光束落在TSOP1738,其输出变低。
晶体管T6切断和晶体管T7进行激励继电器RL1和移动的玩具车。
