奇偶校验器电路图
功能：用来校验某一组传输的数据有否错误的组合逻辑电路。
方法：在被传输的数据后面加一位奇偶校验位，使这一组数据中含1的位数成为奇数，或使这一组数据中含1的位数为偶数，然而检测1的位数是奇数还是偶数来判断数据传输是否有误。
加了校验位后使之1的位数成为奇数时—奇校验；加了校验位后使之1的位数成为偶数时—偶校验。
如10101011—101010110 ：使1的位数为奇数—奇校验；如10101011—101010111 ：使1的位数为偶数—偶校验。

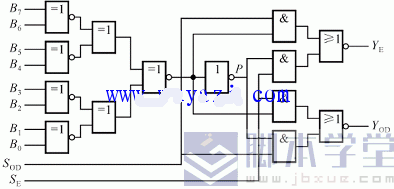

B7～B0为8位代码输入，YOD，YE是校验后的结果输出，SOD，SE是奇校验还是偶校验控制。 图示是74LS1180型8位的奇偶校验电路：
，
其中P点的逻辑关系为：
由异或运算可知：
B7～B0中有奇数个1时，P=1；偶数个1时，P=0。
当奇校验时，SOD=1，SE=0；
，
，B7～B0中奇数位1时，YOD=0，YE=1，传输正确；
如出现偶数个1，则YOD=1，YE=0，说明传输有误；
当偶校验时，SOD=0，SE=1；奇偶校验器电路图，B7～B0中奇数位1时，YOD=1，YE=0，传输正确；
如出现偶数个1，则YOD=1，YE=0，说明传输有误；

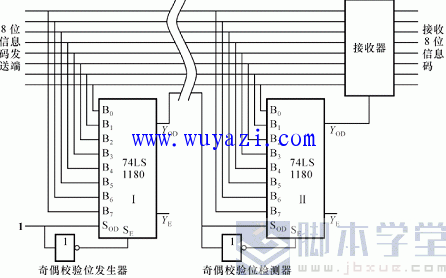

工作原理：
Ⅰ#为奇校验，当B7～B0中有奇数个1时，Ⅰ#的YOD =0；
所以, Ⅱ#为偶校验, Ⅱ#的YOD为1，使接收器打开，8位信号送到接收端，反之，Ⅱ#的YOD为0，接收器关闭。
