FT245BM与FPGA的USB接口电路电路图
USB总线因其传输速度快、占用资源少以及真正的即插即用等诸多优点,受到了广大开发者的青睐,已经成为很多计算机设备的一种基本配置。
USB设备开发方案主要有以下两种:
1、利用USB设备端接口芯片加微控制器结构。如国内用的比较多的Philips公司的PDIUSBD12/ISP1581等。
2、采用USB单片机。采用这两种方案要求开发者彻底理解USB协议的细节,并编写出固件程序。
固件的运行要占用微控制器的时间和空间资源,实际通信效率不会很高。也有人用FPGA实现固件的功能,但这种方案开发和调试的难度很大。本人在实际工作中用FPGA外部直接连接一片USB协议芯片FT245BM,实现了FPGA与PC机的USB通信,该方法不用微控制器,减少了元器件的个数,并且占用FPGA资源很少,FPGA仍然可以实现其他逻辑功能,系统设计的灵活性很大。
关于FT245BM的内部结构及详细地引脚介绍读者可以参考其他相关资料,在此仅对与本设计相关的内容作一个介绍。
FT245BM内含两个FIFO数据缓冲区,一个是128字节的接收缓冲区,另一个是384字节的发送缓冲区。它们用作USB 数据与并行I/O口数据的交换缓冲区。
FIFO实现与外界(微控制器、FPGA或其它器件)的接口,主要通过8根数据线D0~D7、读写控制线RD#和 WR#以及FIFO发送缓冲区空标志TXE#和FIFO接收缓冲区非空标志RXF来完成数据交互。TXE#为低表示当前FIFO发送缓冲区为空,为高表示当前FIFO发送缓冲区满或者正在存储前一个字节,禁止向缓冲区中写数据。
RXF#为低表示当前FIFO的接收缓冲区非空。RD#信号由低变高将从 FIFO缓冲区中读取数据。当RD#变低时将数据送到数据总线。RXF#为高不能从FIFO读数据。

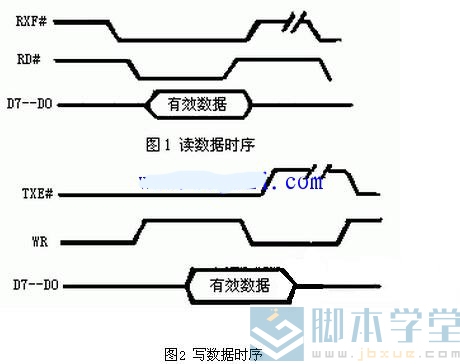

读写时序见图1和图2。
FT245BM与FPGA的接口电路设计
硬件电路设计

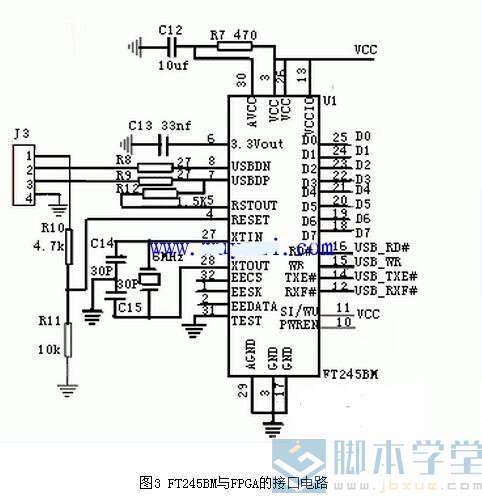

图3是FT245BM的USB与FPGA的接口电路,FPGA选用ALTERA EPF1K50TC-144,其中D0~D7是FT245BM与FPGA交换数据的数据总线,USB_RD#、USB_WR、USB_TXE#、USB_RXF#是相关的控制总线。
