12V到220V蓄电池(组)均适用的充电器电路图
如图：
一、充电电路特点：
本充电器直接使用220V交流市电，通过触发电路的控制，实现其输出电压从0V起调，适合于对 12V－220V的蓄电池（组）充电。
二、充电电路的工作原理：

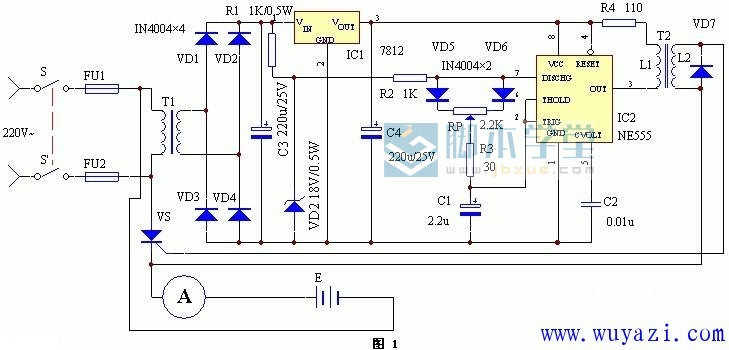

电路工作原理见图1。由电源电路、触发电路和主控电路三部分组成。
220V市电经电源开关S－S'、电源变压器T1降压后，由二极管VD1－VD4组成的全波整流电路整流，变为脉动直流电源。一路经电阻R1限流和稳压二极管DW稳压，输送约18V的梯形波同步稳压电源，作为时基集成电路NE555及其外围元件构成的无稳态振荡器RC延时环节的电源；
另一路经过三端稳压集成电路IC1 AN7812送出12V稳定的梯形波同步稳压电源IC2的工作电源。
触发电路由IC2 NE555及R2、R3、RP、C1、C2等元件构成，振荡周期小于10ms固定不变，仅可改变输出矩形波占空比的无稳态振荡器和R4、脉冲变压器T2形成触发脉冲。
振荡器之所以采用18V和12V两路同步稳压电源，目的是增大输出矩形波的占空比，即增大触发脉冲的移相范围。
本触发电路的移相范围大于120°，调节电位器RP即可输出不同触发角的触发脉冲，从而达到控制可控硅VS导通角的目的。
实验证明，该触发电路输出的脉冲，其宽度比任何由单结晶体管构成的触发电路输出的脉冲大几倍，能够可靠地触发反电势负载和大电感负载电路中的可控硅可靠导通。
主控电路由熔断器FU、电流表和可控硅VS组成，接上待充电的电池或蓄电池（组）后，可控硅VS获得触发脉冲，就以不同脉宽的脉冲控制VS的导通角，调节RP就可以满足不同充电电流或电压不同的蓄电池（组）充电。
电源变压器T1采用初级电压220V、次级电压24V、功率为5W的变压器，T2采用MX2000GL22X13型磁罐，初级L1用Φ＝0.17mm高强度漆包线绕100匝，次级L2用同样线径的漆包线绕200匝。
电阻全部采用金属膜电阻。
RP采用WXD3－13型多圈电位器，VS采用10A单向可控硅，耐压大于100V即可，宜加较大的散热器，以利长时工作。
所充蓄电池的充电电流应小于8A。
