3.0A-1.5A电流可调充电器电路图
如下：
此充电器可对电池或电瓶充电，电池或电瓶充满电时会自动停止充电，恒流充电从0～1.5A连续可调，停止充电时，阈值电压从0～15V连续可调。
以下介绍了这款充电器电路的工作原理、元器件选择、调试方法等。
一、工作原理

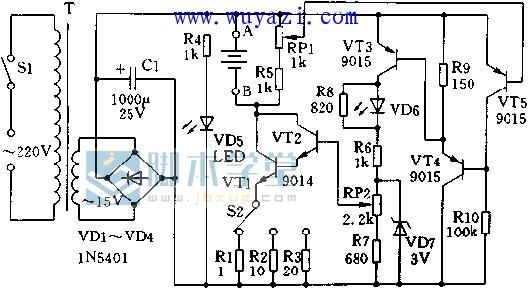

电路如图所示。当A、B之间接入电压不足的电池或电瓶时，RP1滑动端的分压值不能使VT5导通，VT4导通，电阻R9呈正偏使VT3、VT2、VT1导通，VD6亮，处于充电状态。
调节RP2滑动端可改变充电电流的大小。随着电池或电瓶两端电压逐渐上升至一定值即充满电时，RP1滑动端的分压值使VT5导通，VT4截止，VT3、VT2、VT1也截止，VD6熄灭，指示充电结束。VT1管通过S2设立三只不同阻值的发射极电阻，是为了改善不同电流时的电压反馈量，提高恒流的稳定性。R3、R2、R1是电流挡切换电阻，切换电流分别是0～150mA、150mA～750mA、750mA～1500mA。
二、元器件选择
R3、R2、R1分别用0.5W、2W、3W的电阻，VT1管的B》40，VT2～VT4管的B》100.
三、调试方法
将RP1滑动端调至电源正端，把470k欧电位器接至R10的位置上，调节电位器使R6两端电压为6V，取下电位器，接上同一阻值的固定电阻。用20W/8欧电阻接在A、B之间，将RP1滑动端调至靠近R5一端，再调节RP2使R1电压从0V增加至1.5V，其充电电流I=U1/R1，记下RP2刻度，以备后用。然后取下电阻，用一台可调稳压电源接在A、B之间，调稳压电源分别至所设定的电压，同时调节RP1使VD6刚好熄灭，记下RP1刻度，以备后用。
碱性锌锰电池充满电时电压为1.7V～1.8V，镍镉电池充满时电压为1.4V～1.55V，6V电瓶充满电时为7.22V～7.38V，12V电瓶充满电时为14.64V～14.76V.
