充电器电路图:5号电池USB随身充电器电路图

发布时间:2020-07-07编辑:脚本学堂
分享一款5号电池USB随身充电器电路图,在该款充电器电路中,LED1,R1,R2 和R3是可选的,当要“低电池能量提醒”功能时可以装上它。

5号电池USB随身充电器电路图

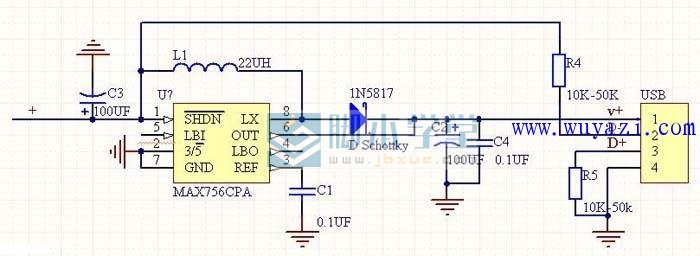

如图:

5号电池USB随身充电器电路图

LED1,R1,R2 和R3是可选的,当要“低电池能量提醒”功能时可以装上它。

R5应该装上,像R4一样既是上拉电阻也是下拉电阻-在1.2版本里的PCB有两个预留位置。
