带指示器的矿灯充电电路图

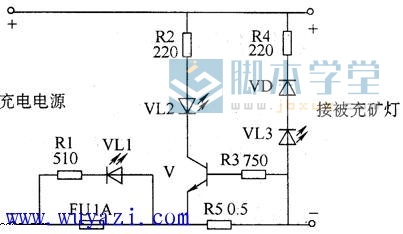

如图：
一、带指示器的矿灯充电电路的电路特点：
在矿灯蓄电池充电时，绿色充电指示灯点亮；
充满电后，充电指示灯自动熄灭；
在蓄电池极性接反时，黄色指示灯点亮，可避免蓄电池过充电或因极性接反而造成不必要的损失。
二、带指示器的矿灯充电电路的电路工作原理
该矿用充电指示器电路由电阻器R1～R5、发光二极管Ⅴ和熔断器FU组成，如图所示。
蓄电池充电时，V导通，VL2点亮。当蓄电蓄电池极性连接正确时，VL3不发光。若蓄电池极性接反时，则VL3点亮，发出黄色警告信号。
当某种原因（例如蓄电池内部短路）使熔断器FU熔断时，VL1点亮。
三、带指示器的矿灯充电电路的元器件选择
1、R1～R4均选用1／4W金属膜电阻器；R5选用27的线绕电阻器。
2、VD选用1N4007型硅整流二极管。
3、VL1～VL3均选用φ5mm的高亮度发光二极管。
4、V选用58050型硅NPN晶体管。
