电源电路图:无绳电话手机充电新型电源电路图

发布时间:2019-08-19编辑:脚本学堂
分享一款无绳电话手机充电新型电源电路图,设计简单的无绳电话手机的充电电路,本文介绍了该电路的元件构成及相关参数。

无绳电话手机充电新型电源电路图

如图:

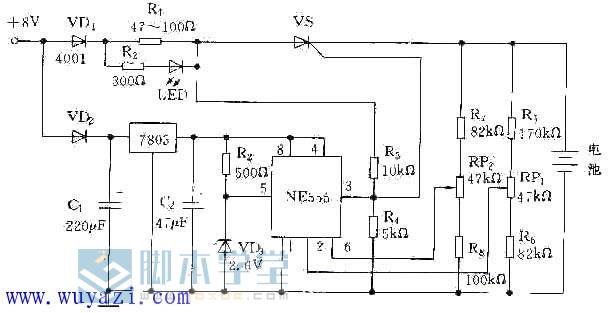

无绳电话手机充电新型电源电路图

上图是无绳电话手机的充电电路。

电路中NE555构成比较器,其2.6V基准电压由稳压管VD3提供,RP1设定电压下限值3.8V加到NE555的2脚,RP2设定电压上限值4.2V加到NE555的6脚。

当电池电压不足时,NE555的2脚分压低于5脚的一半,3脚输出高电平,触发晶闸管(晶闸管(Thyristor)是晶体闸流管的简称,又可称做可控硅整流器,以前被简称为可控硅;

1957年美国通用电器公司开发出世界上第一款晶闸管产品,并于1958年将其商业化;

晶闸管是PNPN四层半导体结构,它有三个极:阳极,阴极和门极;

晶闸管具有硅整流器件的特性,能在高电压、大电流条件下工作,且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。)VS导通,经R1限流电阻对电池充电。

当电池电压上升到RP2设定的上限值时,NE555翻转,3脚输出低电平,停止充电。

NE555监视电池电压,使电池总处于充足电状态,保证手机正常使用。
