充电电路图：变压器降压方式的充电电路图

采用变压器降压方式的充电电路

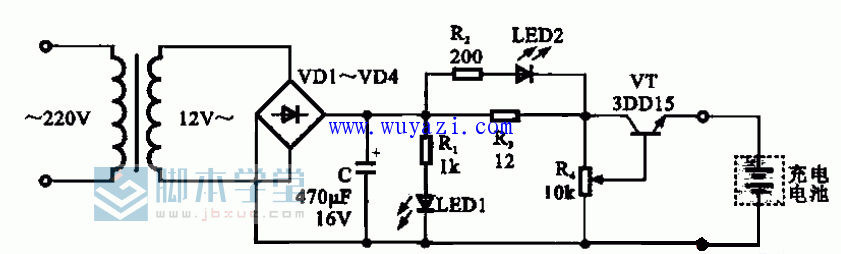

如图：

采用变压器降压，然后再进行整流滤被形成低压直流的充电电路，如图所示。
这种方式结构简单，成本低。整流滤波电路的输出电压不够稳定，纹波较大。

存在问题：

第一，由于变压器次级电压直接与电网电压有关，当电网电压波动时必然引起次级电压波动，进而使整流滤波电路的输出不稳定：

第二，由于整流滤波电路总存在内阻，当负载电流发生变化时，在内阻上的电压也发生变化，因而使负载得到的电压（即输出电压）不稳定。

为了提供更加稳定的直流电源，需要在整流滤波后面加上一个稳压电路。
