6V千里眼充电器电路图
如下：

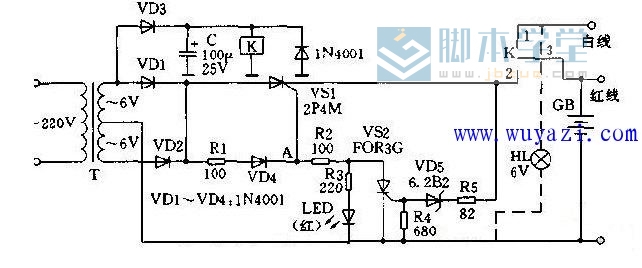

“千里眼”充电器电路如图所示。其中单向晶闸管 VS1为电瓶GB的充电电流管，VS2为电瓶充电时作切断充电电流之用。
当接通电源充电时，继电器K动作，触点3与触点2接通，VS1的触发端从R1和 VD4取得触发电压而导通，整流电流通过VS1向电瓶GB充电。
当电瓶GB充电到设定的电压时（例如7.2V），VS2导通，导致VS1触发端A点电位大大低于VS2的阴极电位，VS1截止，电瓶GB停止充电。发光管LED作充电显示用，电瓶充电停止、VS2导通时，LED熄灭。
6V指示灯HL 作~220V停电指示用。
