智能手表EL升压系统电路图

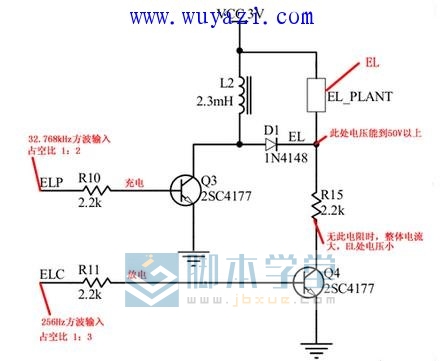

如下图：
电路原理：
电路需要注意R15，若不加此限流电路，整个电路功耗将非常大。
如果单片机没有冷光驱动器，那么就要占用两个定时器来输出方波了。
升压后的电压不能简单的参照Boost升压来分析，若按Boost升压分析，输出电压=输入电压/（1-占空比），计算出来才6V,显然和实际结果不符。
需要考虑EL的特性即容性负载。EL并非持续耗电，而是在耗电的同时逐渐储能，故不能以一般占空比去换算。
此电路纯粹只取高电压，ELP和ELC占空比的设定对电压影响不是很大，但是占空比的设定能使EL的发光看起来更协调。
