镍氢电池充电器电路图设计分析
市场上出售的M9000摄像机电池。多数都是生产商用十节镍氢电池串接组装的,标称12V 1.8Ah或12V 2.1Ah多种,但这种电池用摄像机原配充电器充电时电池会出现过热(温度会超过50℃),频繁充电造成电池组过热导致电解质快速分解挥发,使用寿命来到即造成电池组报废,也经常出现充电后电量不足。
原充电器标称充电指标12v或14V电压1.5A 电流，只适用于免维护铅蓄电池充电，对镍氢电池组充电不适用，其原因是电流过大、电压偏低。这里介绍一种我去年制作的充电电路，一年来一直使用良好，专门供几种摄像机的镍氢电池组充电。充电数据：电池组电流容量跟充电电流的比为10:2,电池组电压跟充电电压的比为1:1.5左右,充电时间为5小时,电量足,电池亦无发热现象。
电路如附图所示，市电经D1～D4 整流后产生200V直流电压为VT、C1、C2、R5、R6、L1、L2等组成的振荡电路供电．BT次级L3产生的脉冲电压经D7、C4整流升压可获得18—19V直流半波电压． 电流在500至600mA左右为宜．可直接对12V 2000mAh左右的镍氢电池组充电。BT可用日光灯电子镇流器上拆下的E型铁氧体变压器自绕：L1用ΦO.18线绕120圈．L2用Φ0.18线绕10圈．L3用Φ0.26线绕25圈．VT可用C2271、C1507、或3DA87E BVceo≥350V的三极管。C1、C2用瓷片电容。R用1／4W 电阻。二极管均按图所标选，输出电压太小可调整L3圈数，焊接制作无误即可使用。

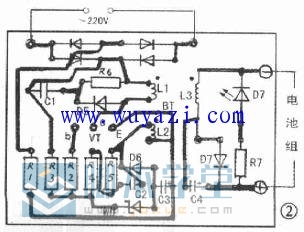

印制电路板可参阅附图设计制作（变压器不在印制板）。
这款镍氢电池充电器电路图，如下：
