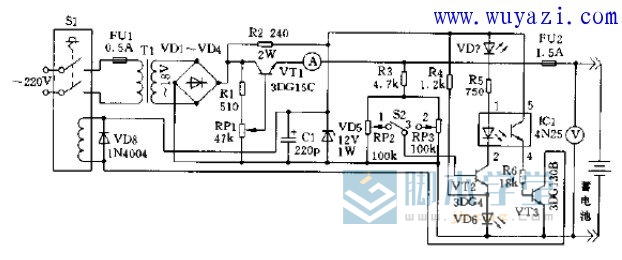

微型铅酸蓄电池可调充电器电路图
微型铅酸蓄电池可调充电器电路主要是由充电控制电路、取样比较放大电路、自动关机电路三部分组成。
如上图，其中，充电控制电路是220V市电经开关组件S1送入变压器T1,从变压器次级杨出18V交流电压，经VDl~VD4组成的桥式电路整流后得到100Hz的脉动直流电压，此电压出VTl输出。
调节电位器RPl可以改变VTl的基极电流，从而调整VTl的充电输出电流。
取样比较放大电路的供电电源取自VDl~VD4整流后的电压，经R2和VD5稳压、C1滤波后获得12V电压，基准电压由VD6提供。
VD6为普通发光二极管，正常发光时两端电压为2.2V.此电压很稳定，所以将其加到VT2的发射极作为基准电压。
而自动关机电路的这部分电路由IC1、R6、VT3及电源开关组件Sl共同组成。S1在电路中使用的是彩电专用开关，它具有遥控交流关机的功能。
自动关机电路的工作过程：
当蓄电池充满电后，即6V蓄电池端电压上升到7.5V,12V蓄电池端电压上升到15V时，VT2的基极经取样电路分压（在对6V蓄电池充电时，由R3、RP2分压，此时S2的③、①脚接通）的电压高于2.8V时，VT2导通，光电耦合器IC1工作，使IC1的④、⑤脚导通，VT3因获得基极电流而导通，其集电极上所接的继电器动作，使S1切断供电电源实现自动关机。
