自制电瓶自动充电器电路(发热量小不易烧毁)

发布时间:2019-11-07编辑:脚本学堂
一款自制电瓶自动充电器电路图,这款自制电瓶自动充电器电路的特点是发热量小、不易烧毁,这里介绍了该款充电器电路的元件构成与设计思路。

自制电瓶自动充电器电路

市面上出现的6V电瓶供电的应急灯,随机配的充电器过于简单,长时间工作发热严重、易烧毁。充电时还容易造成电瓶过充,引起电解液过早干涸而缩短电瓶寿命。

针对这一缺点,将其改成自动充电器,经半年多使用,效果良好。

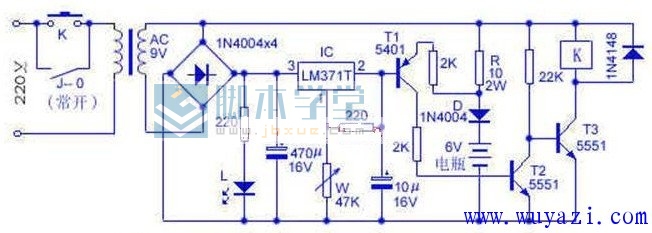

自制的电瓶自动充电器电路

如上图,图中IC为T1基极提供基准电压,继电器J实现开关K自锁和自动断电。

当接上电瓶后,按动K,电源指示灯L点亮,同时J得电吸合,K被其触点J-0自锁,充电开始,此时由于电瓶欠电,T1发射极电压低于(7.5V+0.65V),T1截止,T2也截止,它们对T3无影响。

当电瓶电压充至7.5V时,T1发射极电压为7.5V+0.65V,T1饱和导通,T2也导通,T3基极电压下降而截止,J失电释放,J-0断开,充电停止。指示灯L熄灭。

通过调节W还可对不同电压的电池充电。

电路中的二极管D是隔离二极管,可防止电瓶反向放电。
