镍镉电池放电电路：一款摄相机镍镉电池放电电路图

摄相机镍镉电池放电电路

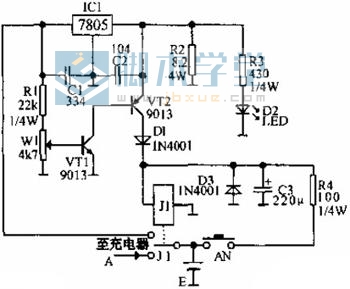

如图：

摄相机镍镉电池放电器电路如图所示，按动AN后，J1吸合，由于此时电池端电压较高，所以经R1、W1分压后注入VT1基极的电位也较高，VT1导通，VT2也导通，J1吸合自保。

电池主要经过IC1、R2放电，同时指示灯D2发亮。当电池电压下降到不足以VT1导通时，J1释放，其常开点断开，放电停止。

同时其常闭点接通充电电路A，开始对电池充电。
