摩托车蓄电池充电器电路

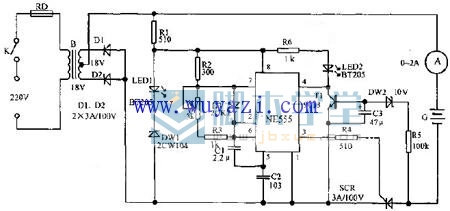

如图：
555时基电路与外接电阻、电容和电位器构成可控硅触发电路。
它实际上是一个无稳态多谐振荡器。接通电源后，C1、C2同时充电，555的5脚电位很快上升至2/3Vcc，这时C1上的电压约为零，即2、6脚的电压稍大于2/3Vcc，输出端3脚为低电平。
555内部的放电管饱和，即7脚为低电平，于是C1放电，使2、6脚电位逐渐下降至1/3Vcc时，3脚输出高电平。
由此形成振荡，3脚的输出控制可控硅充电。
W可调节充电电流。当充电端出现短路时，T1饱和，LED2发光管亮，555的强制复位端4脚电压约为零，触发电路关闭。
