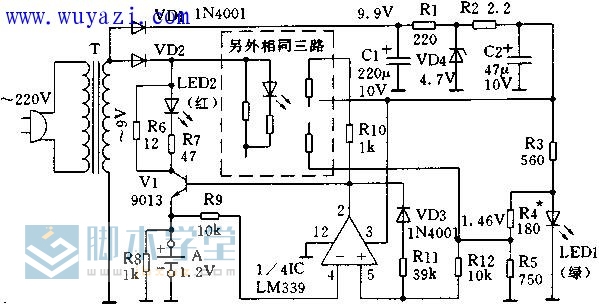

这款电路采用10小时恒流充电，电路如图：
市电经变压器T次级降压后，一路由VD1整流，R1、C1滤波，VD4稳压后，经R2、C2二次滤波输出4.6V稳定电压，供四路控制电路用；
另一路由VD2整流后提供四路半波脉冲电流供充电用。图中只画出其中一路控制电路，其余三路均相同。
控制集成块用四比较器LM339，其同相输入端为1.46V的稳定电压，它是由R3、电源指示发光二极管LED1上得到的1.9V稳定电压经R4、R5分压通过R12提供的；
比较器的反相输入端反映的是被充电电池的变化电压，由于比较器输入端不消耗电流，因此R9、R12上无压降，比较器能够真实地反映被比较电压的大小。
当被充电电池电压较低时，同相输入端电位高，控制V1管导通，形成充电回路。
同时充电指示发光二极管LED2点亮；当被充电电池电压达到1.46V时，比较器输出低电位，V1截止，充电回路切断，此时电池电压开始回落，由于有VD3、R11支路的影响，比较器有一定的回差，这样可以避免比较器出现振荡状态。
只有电池电压回落较大时，比较器才又输出高电位使V1导通，恢复充电。这样电池处于间歇充电状态，LED2出现闪烁，随着被充电电池电量的增加，间歇时间越来越长，LED2闪烁的频率越来越低，最后保持在长时间熄灭状态时表示电量已充足。
R10为比较器输出负载电阻。R8可防止电池接触不良时出现失控状态。
R4可调整四路比较器的比较电压阈值，也可根据被充电电池的新旧程度自行微调。
充电电流随充电电压的升高而减小，实测最大为110mA，电流大小可通过改变R6来微调。
