6v电瓶多功能充电器电路图(千里眼充电器电路)

“千里眼”充电器电路

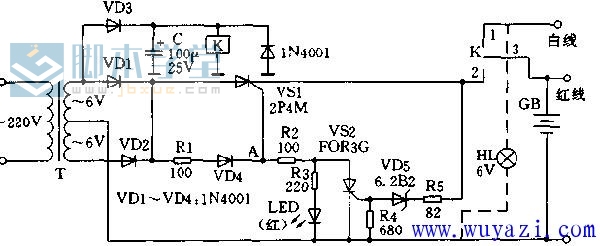

如图：

其中单向晶闸管VS1为电瓶GB的充电电流管，VS2为电瓶充电时作切断充电电流之用。

当接通电源充电时，继电器K动作，触点3与触点2接通，VS1的触发端从R1和VD4取得触发电压而导通，整流电流通过VS1向电瓶GB充电。

当电瓶GB充电到设定的电压时（例如7.2V），VS2导通，导致VS1触发端A点电位大大低于VS2的阴极电位，VS1截止，电瓶GB停止充电。

发光管LED作充电显示用，电瓶充电停止、VS2导通时，LED熄灭。6V指示灯HL作～220V停电指示用。
