自动停充的充电器电路

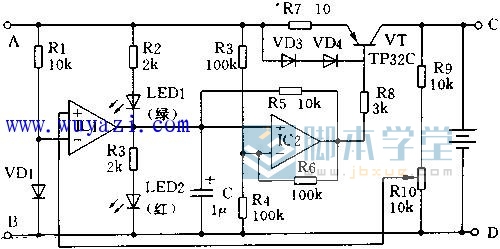

如图：
电路原理如上图：
A、B两点间接稳压电源，A点接正极，B点接负伤极。IC1与外围电路构成比较器。IC2与外围电路构成矩形波发生器。
三极管VT与外围电路构成恒流源。当R7为10欧时，充电电流为60mA。
电池处于充电状态时，其两端电压很低，IC1输出低电平，IC2振荡，输出100Hz左右的矩形波，经三极管VT输出，对电池进行脉动恒流充电。
当电池两端电压达到预定值时，IC1输出高电平，IC2停止振荡并输出高电平，VT截止，停止充电。
LED1为充电指示，LED2为停充指示。调整R10用以设定停止充电时电池两端的电压值。IC1与IC2为LF353，VD1～VD4为1N4148.
这款电池充电器一端接稳压电源，一端接被充电电池，可对电池进行脉动恒流充电。
它具有电池电压充到设定值时自动停充的功能。根据稳压电源的电压，可充1～10节电池。
