千兆网线水晶头接法做法教程

发布时间:2020-02-06编辑:脚本学堂
本文介绍了千兆网线水晶头接法,千兆网线头怎么做?千兆5类或超5类双绞线的形式与百兆网线的形式相同,也分为直通和交叉两种,感兴趣的朋友参考下。

千兆网线水晶头接法

局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循一定的协议,进行信息交换,实现资源共享。其中,通信线路,即传输介质常用的有:双绞线、同轴电缆、光纤等。从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。

千兆网线水晶头接法

在EIA/TIA-568A标准中,将双绞线按电气特性区分有:三类、四类、五类线。网络中最常用的是三类线和五类线,目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合IEEE802.3 10Base-T的标准。第五类双绞线目前占有最大的LAN市场,最高速率可达100Mbps,符合IEEE802.3 100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
标准568A:橙白--1,橙--2,绿白--3,蓝--4,蓝白--5,绿--6,棕白--7,棕--8;
标准568B:绿白--1,绿--2,橙白--3,蓝--4,蓝白--5,橙--6,棕白--7,棕--8。
在整个网络布线中应用一种布线方式,但两端都有RJ-45 plug 的网络联线无论是采用端接方式A,还是端接方式B, 在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。10M以太网的网线使用1,2,3,6编号的芯线传递数据,100M以太网的网线使用 4,5,7,8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢?这主要是为适应更多的使用范围,在不变换基础设施的前提下,就可满足各式各样的用户设备的接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。

rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头
100BASE-T4 RJ-45对双绞线的规定如下:
rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线
1、2用于发送,3、6用于接收,4、5,7、8是双向线。
1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。

几种应用环境下双绞线的制作方法。
MDI表示此口是级连口,而MDI-X时表示此口是普通口。
1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线要一一对应,此时,HUB为MDI-X口,PC为MDI口。10Mbps网线只要双绞线两端一一对应即可,不必考虑不同颜色的线的排序,而如果使用100M速率相连的话,则必须严格按照EIA/TIA 568A或568B布线标准制作。水晶头|网线|水晶头|网线|水晶头|双绞线|水晶头|网线|水晶头|网线|水晶头|双绞线|水晶头|网线|

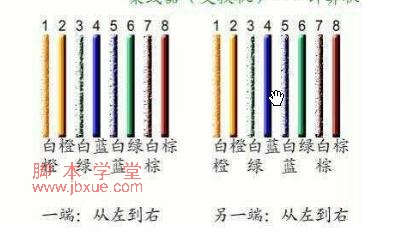

2)在进行间HUB级连时,应把级连口控制开关放在MDI(Uplink)上,同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口,必须使用MDI-X 口级连,这时,我们可用交叉线来达到目的,这里的交叉线, 即是在做网线时,用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚;再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作:
A端:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕;
B端:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕。

同时,我们也应该知道,级连HUB间的网线长度不应超过100米, HUB的级连不应超过4级。因交叉线较少用到,故应做特别标记,以免日后误作直通线用,造成线路故障。另外交叉网线也可用在两台微机直连。
最后须对线路进行通断测试, 用RJ-45测线仪测试时,4个绿灯都应依次闪烁。软件调试最常用的办法, 就是用Windows95、 Windows 98自带的Ping 命令。 如果工作站得到服务器的响应则表明线路正常和网络协议安装正常, 而这是网络应用软件能正常工作的基础。

千兆网线制作方法

千兆5类或超5类双绞线的形式与百兆网线的形式相同,也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别,都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输,而千兆网络要用到8 根来传输,所以千兆交叉网线的制作与百兆不同,制作方法如下:
1对3,2对6,3对1,4对7,5对8,6对2,7对4,8对5

例如:
一端为:半橙、橙,半绿、兰,半兰、绿,半棕、棕;
另一端:半绿、绿,半橙、半棕、棕,橙,兰,半兰

千兆网线的做法
千兆5类或超5类双绞线的形式与百兆网线的形式相同,也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别,都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输,而千兆网络要用到8 根来传输,所以千兆交叉网线的制作与百兆不同,制作方法如下:
1对3,2对6,3对1,4对7,5对8,6对2,7对4,8对5
例如:
一端为:半橙、橙,半绿、兰,半兰、绿,半棕、棕;
另一端:半绿、绿,半橙、半棕、棕,橙,兰,半兰

千兆5类或超5类双绞线的形式与百兆网线的形式相同,也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别,都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输,而千兆网络要用到8 根来传输,所以千兆交叉网线的制作与百兆不同,制作方法如下:1对3,2对6,3对1,4对7,5对8,6对2,7对4,8对5
screen.width-500)this.style.width=screen.width-500;" border=0>
千兆5类或超5类双绞线的形式与百兆网线的形式相同,也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别,都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输,而千兆网络要用到8 根来传输,所以千兆交叉网线的制作与百兆不同,制作方法如下:1对3,2对6,3对1,4对7,5对8,6对2,7对4,8对5

例如:
一端为:半橙、橙,半绿、兰,半兰、绿,半棕、棕;
另一端:半绿、绿,半橙、半棕、棕,橙,兰,半兰

screen.width-500)this.style.width=screen.width-500;" border=0>
2.AVAYA(CommScope)
单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐.尾扣在测试通过后用502固定死,外套也要用502固定死.全过程要小心,仔细, 开绞距离越短越好,
1.千兆主干交换机,接千兆分交换机,用什么线? 六类线(CAT6)
2.千兆主干交换机,接百兆分交换机,用什么线? 买带两1000Mbps铜口的26口交换机 .六类线(CAT6)
3.千兆主干交换机,接新服务器,用什么线? .六类线(CAT6)
4.千兆主干交换机,接老服务器,用什么线? 超五类(CAT5E).,跑100Mbps
5.千兆分交换机,接新机器,用什么线? .预算多就用六类线(CAT6),起码要用超五类(CAT5E).
6.百兆分交换机,接旧机器,用什么线?用超五类.原来有可以不动,质量太差的话剪掉,全新布过超五类(CAT5E),
以上六类线配六类头,超五类配合屏蔽头(也不贵) , 保证线和头都要正品!!!
超五类头用AMP压线钳压制,六类头用机压或自做工具压制.线序均按照568B顺序排列,然后用相关检测工具进行测试。
此主题相关图片如下:
走线要设计合理,保证合适的线缆弯曲半径,两端留出的冗余线缆要整理保护好,盘线时要顺着原来的旋转方向,做好标注.
注意管径和线槽的填充度
6类线做法 1对3,2对6,3对1,4对7,5对8,6对2,7对4,8对5
白橙 橙 白绿 蓝 白蓝 绿 白棕 棕
1 2 3 4 5 6 7 8
白绿 绿 白橙 白棕 棕 橙 蓝 白蓝

这样速度至少达到 300M

千兆网线做法
现在,网络的高速发展已经进入了G时代,而千兆网络传输设备也已经不是什么新鲜东西了。但是,它们作为高端的设备,也有“高端”的价格。就像下面这根原装进口的LUCENT千兆网线,2米长,却要百元的价格,如果是普通百兆网线,4元左右就够了。今天,我就忍痛把它给大家来个全解剖,让我们一起来见识一下它到底特殊在哪里。
这就是今天要牺牲的同志。粗略一看,并没有什么特殊的地方,就是线体比普通的百兆要粗一点,RJ45水晶头有些不太一样。
screen.width-500)this.style.width=screen.width-500;" border=0>
以下是水晶头的特写,这张是正面的,可以清晰的看到LUCENT字样,整体材质为半透明磨砂,手感不错,和百兆水晶头的那种全透明光滑表面不同。在 LUCENT 这个logo的位置,原来是百兆网线水晶头的卡线器位置,用来固定后端的网线。这个千兆水晶头改用了另外一种卡线器,在后面的解剖中我会详细介绍。
screen.width-500)this.style.width=screen.width-500;" border=0>
这是上部,没有什么特殊的,毕竟它是向下兼容的,和百兆的网口也可以连接。
screen.width-500)this.style.width=screen.width-500;" border=0>

先剪下网头。
screen.width-500)this.style.width=screen.width-500;" border=0>
(擦干眼泪)我们继续分析,上面就是那根千兆网线,下面是普通百兆网线。可以看出,千兆线芯的确是比百兆的粗一点,所以导致整体外皮直径也大了一些。从颜色上看,百兆的线色按照双绞的顺序是:橙白、橙、蓝白、蓝、绿白、绿、棕白、棕。所谓的橙白、蓝白等,只是在白线上每隔一段有几个带颜色的小点。我们在制作百兆网线的时候为了防止那些交*色的线不明显而搞混,一般是按照双绞的顺序捋下来,然后用手死死捏住,连续多做点接头,大拇指也会累得抽筋。现在这个千兆线就明显改进了这个缺陷,他的线色是:白、橙、浅蓝、深蓝、浅绿、深绿、浅棕、深棕,每根线都有自己的颜色,而不是用白色线上点上颜料代替了。

再把网线芯导线的线皮剥掉,看到不一样了吧。普通百兆线是单一根铜丝,而千兆线是每芯里面还有7根镀银线。明显的,传输效率也就高了,而且在日常的使用中,更不易折断。

再把水晶头内部的淡蓝色分线器拔出,这个的确费了我不少气力,由于前部的触点铜片穿透并压迫着线体,我用了两把钳子和一把小改锥另外搭上10分钟宝贵时间才完整的把它取出

这是分线器的特写,第二张是从顶端看下来的样子,由于是透明的,你们也许不能完整的从照片上了解它的结构,就让我来描述吧。
首先,双绞线从分线器的后部穿入,在十字形的导入口就按照线对分开了,白、橙入左孔;浅蓝、深蓝入上孔;浅绿、深绿入下孔;浅棕、深棕入右孔。到前端后按照白、橙、浅绿、深蓝、浅蓝、深绿、浅棕、深棕的顺序被排好,线头与前端对其后就可以插入RJ45水晶头的外壳了。这个是一个不错的改进,一下就把原来那种又掰又捏又捅的别扭工序摒弃了。而且线芯只有到了顶端才变成平面的排列,在整个接头的80%的区域仍然保持着双绞和圆形的状态,这明显比原来的百兆接头强多了。不光是制作工序上,在传输效率上也是比较大的改进。(这么多怪怪的零件,看来原来的RJ45压线钳是对它束手无策了)

千兆网线水晶头的制作方法探讨
最近接触到了千兆网络,可是对于千兆水晶头的制作方法网上有好多种方法,到底哪个方法是科学的合理的还要经过我们实际测试.
我们知道百兆网线只用到了双绞线的8根线其中4根,而千兆需要用到8根,这对于水晶头的制作又提高了难度。
网上大概有3种方法:
第一种: 网线用超5类双绞线,水晶头接法,两头都使用568B标准,即两头都是 白橙 橙 白绿 兰 白兰 绿 白棕 棕。
第二种:也是网上最多的用超五类线接千兆网线制作方法,一头用568B标准,另一端则相对于568B标准交叉,交叉原则:1对3 2对6 4对7 5对8
也就是:白绿 绿 白橙 白棕 棕 橙 兰 白兰
第三种:一端按照568A,另一端按照568B标准来接。
针对以上三种方法我们逐一测试:
环境:H3C千兆交换机,P4 3.0CPU 希捷160G 8M 硬盘 ,超5类双绞线长5米。
按照第一种方法:
文件对拷速度达到20M/S
按照第二种方法:
文件对拷速度达到 32M/S
按照第三种方法:
网线接上后网卡现实未连接(PS:不知道是怎么回事,理论上应该通的)
总结,对于千兆网络如果用超5类线的话我们还是按照第二种接发比较好。
