如何制作网线接头?网线水晶头制作方法经典教程

发布时间:2019-07-30编辑:脚本学堂
网线接头的制作,即水晶头的制作,而网线接头制作是否符合标准,网线制作是否精良,直接影响网线连接的稳定,本文介绍了网线接头的制作步骤与注意事项,一篇如何制作水晶头的经典教程。

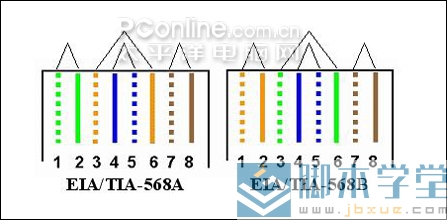

说到这里,笔者要说明一下的接线标准,其中双绞线的制作方式有两种国际标准,分别为EIA/TIA568A以及EIA/TIA568B。而双绞线的连接方法也主要有两种,分别为直通线缆以及交叉线缆。简单地说,直通线缆就是水晶头两端都同时采用T568A标准或者T568B的接法,而交叉线缆则是水晶头一端采用T586A的标准制作,而另一端则采用T568B标准制作,即A水晶头的1、2对应B水晶头的3、6,而A水晶头的3、6对应B水晶头的1、2。

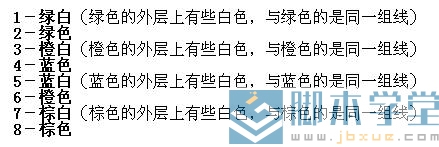

T568A标准描述的线序从左到右依次为:

网线水晶头制作方法经典教程14

网线水晶头制作方法经典教程15

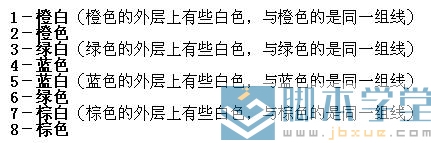

T568B标准描述的线序从左到右依次为:

网线水晶头制作方法经典教程16

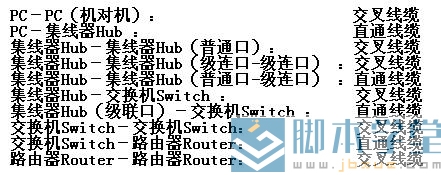

而在什么情况该做成直通线缆,而交叉线缆又该用在什么场合呢?接下来,笔者为大家简单列举一下。

网线水晶头制作方法经典教程17
网线水晶头制作方法经典教程18

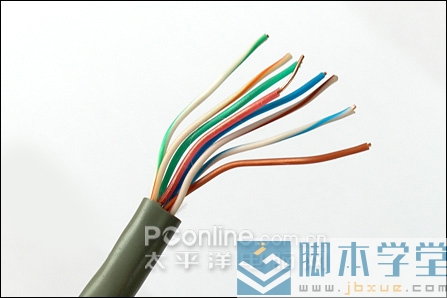

第三步:需要把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据需要接线的规则把几组线缆依次地排列好并理顺,排列的时候应该注意尽量避免线路的缠绕和重叠。

网线水晶头制作方法经典教程19

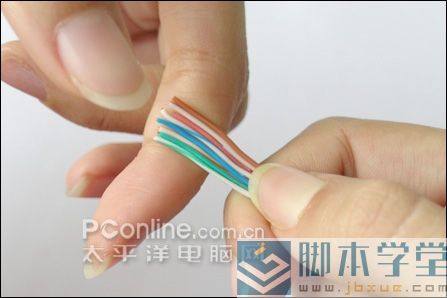

把线缆依次排列并理顺之后,由于线缆之前是相互缠绕着的,因此线缆会有一定的弯曲,因此应该把线缆尽量扯直并尽量保持线缆平扁。

网线水晶头制作方法经典教程20

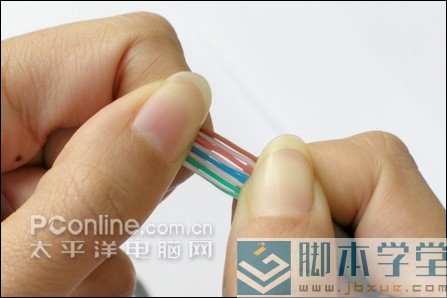

把线缆扯直的方法也十分简单,利用双手抓着线缆然后向两个相反方向用力,并上下扯一下即可。

网线水晶头制作方法经典教程1

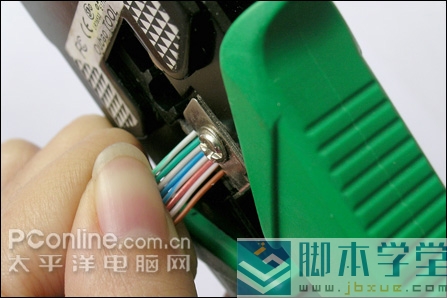

第四步 :把线缆依次排列好并理顺压直之后,应该细心检查一遍,之后利压线钳的剪线刀口把线缆顶部裁剪整齐,需要注意的是裁剪的时候应该是水平方向插入,否则线缆长度不一会影响到线缆与水晶头的正常接触。若之前把保护层剥下过多的话,可以在这里将过长的细线剪短,保留的去掉外层保护层的部分约为15mm左右,这个长度正好能将各细导线插入到各自的线槽。如果该段留得过长,一来会由于线对不再互绞而增加串扰,二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出,造成线路的接触不良甚至中断。

网线水晶头制作方法经典教程22

裁剪之后,大家应该尽量把线缆按紧,并且应该避免大幅度的移动或者弯曲网线,否则也可能会导致几组已经排列且裁剪好的线缆出现不平整的情况。

网线水晶头制作方法经典教程23

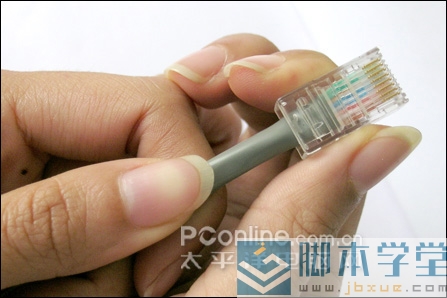

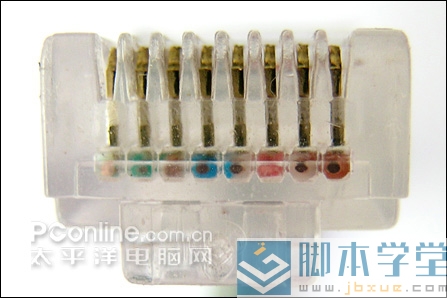

第五步 :需要做的就是把整理好的线缆插入水晶头内。需要注意的是要将水晶头有塑造料弹簧片的一面向下,有针脚的一方向上,使有针脚的一端指向远离自己的方向,有方型孔的一端对着自己。此时,最左边的是第1脚,最右边的是第8脚,其余依次顺序排列。插入的时候需要注意缓缓地用力把8条线缆同时沿RJ-45头内的8个线槽插入,一直插到线槽的顶端。

网线水晶头制作方法经典教程24
