怎么制作网线水晶头,网线水晶头接法图解教程

发布时间:2020-08-30编辑:脚本学堂
怎么制作网线水晶头?在多种网线接法中,最常用的网线五类双绞线,它有2种接法,直通线和交叉线,分享下使用五类网线与RJ-45水晶头制作网线的图文教程。

网线水晶头接头与制作教程

网线水晶头接法的方法:

推荐:如何制作网线接头?网线水晶头制作经典教程

方法一、在制作网线之前,需要准备几样工具。

1、具有8P槽的压线钳一个。

网线水晶头接法图解1

2、五类网线,也就是现在最常用的网线若干米。

网线水晶头接法图解2

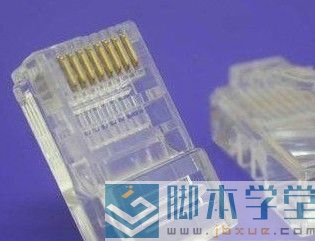

3、RJ-45插头,也就是所谓的水晶头若干。

网线水晶头接法3

说明:理论上水晶头只需要2个,以防万一,多备一些。

方法一、网线标准线序

标准网线排序是什么样的

标准568A:1绿白,2绿,3橙白,4蓝,5蓝白,6橙,7棕白,8棕

标准586B:1橙白,2橙,3绿白,4蓝,5蓝白,6绿,7棕白,8棕

上网只用到1 2 3 6 1.2下传3.6上传,电话用4.5 7.8是做为电源用,有些设备要,国际标准。

方法三、网线接法,现在最常用的网线五类双绞线,它有2种接法,直通线和交叉线。

直通线:两头都是568B标准。用于连接:

PC(电脑)—————————— HUB(集线器)

PC(电脑)—————————— SWITCH(交换机)

PC(电脑)—————————— ROUTER(路由器)

HUB(集线器)———————— HUB(集线器)的级连口

SWITCH(交换机)—————— HUB(集线器)的级连口

SWITCH(交换机)—————— SWITCH(交换机)级连口

SWITCH(交换机)—————— ROUTER(路由器)

交叉线:一头是568A,另一头是568B。用来连接

PC(电脑)——————————PC(电脑)

HUB(集线器)————————HUB(集线器)

SWITCH(交换机)——————SWITCH(交换机)

ROUTER(路由器)——————ROUTER(路由器)

补充:配置网络设备要用反转线。

简单来讲,直通线就是两端线序相同的线,用于不同设备之间互连,交叉线就是两端线序不同的线,用于同种设备之间互连。

方法四、实际网线水晶头制作步骤:

步骤1、用压线钳将网线的胶皮剪掉长约2cm即可。

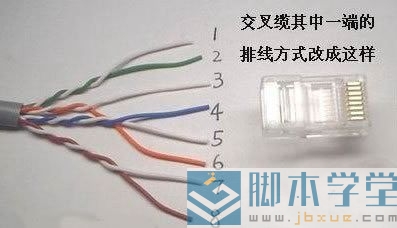

步骤2、按照上面说的标准线序把网线排列好,可能情况如下图:

网线水晶头接法5

步骤3、把8股线末端剪齐。

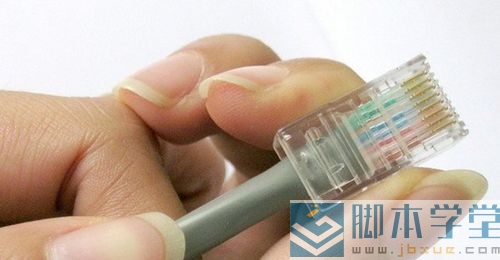

步骤4、将水晶头有塑料弹簧片的一端向下,有金属针脚的一端向上,把整齐的8股线插入水晶头,并使其紧紧的顶在顶端。

步骤5、把水晶头插入8P的槽内,用力的握紧压线钳即可!

网线水晶头接法6

以上就是网线水晶头的制作方法,网线水晶头的制作步骤,希望对大家有所帮助。
